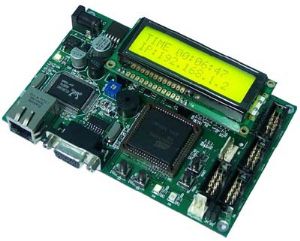

ขายบอร์ด DM51ED2P68B.net V2.0 ไม่มีจอ LCD

รายละเอียดย่อ :
บอร์ด ทดลอง AT89C51ED2 with Ethernet , SD/MMC , LCD , EEPROM 32 KBYTE , Real Time Clock , Connector for I/O Port , PORT I2C , GLCD , 1 wire (3 Pins) , RS-232 , Buzzer etc.
รายละเอียดทั้งหมด :

ผลงานของ คุณ นิรันดร์ อ่วมพรม

DM51ED2P68B.Net V2.0 ใช้ MCU เบอร์ AT89C51ED2 ในการประมวลผล วงจรแหล่งจ่ายไฟแบบ Switching Regulator 5VDC และ REGULATOR +3.3VDC บอร์ด มีความกะทัดรัด ใช้งานง่าย มี Ethernet แบบ 10BASE-T บนบอร์ดเพื่อการติดต่อสื่อสารผ่านระบบเน็ตเวิร์ก พร้อม TCP/IP Stack Source code และ SD/MMC Source Code ให้ศึกษาและพัฒนา และอุปกรณ์ต่างบนบอร์ดให้ใช้งาน เช่น C-LCD, LED, Pot, Switch, I2C Eeprom, RTC, I/O Port, Serial Port, SPK ตัวบอร์ด รองรับการโปรแกรมทาง Serial Port

Demonstration software
- LED: simple program showing light effect on the led diodes.
- PUSH BUTTUN SWITCH : simple program showing light effect on the led.
- USART: demonstrates configuring and writing to a UART
- LCD: shows text on LCD with use of 4-bit mode
- TCPIP Stack : Easyweb Monitor and Winsock Supported
- SD/MMC Demo :FAT File System SD/MMC Source code
- BUZZER:Demo Source code

DM51ED2P68B.Net V2.0 User's Manual >> PDF

Features
- ใช้ MCU เบอร์ AT89C51ED2 ในการประมวลผล
- วงจรแหล่งจ่ายไฟแบบ Switching Regulator 5VDC และ Regulator +3.3VDC ต้องการไฟ 9-16 Volt แบบ AC หรือ DC กระแส 500 mA ขึ้นไป
- พอร์ตการสื่อสารแบบ อนุกรม RS-232
- หน่วยความจำ EEPROM ขนาด 32 KBYTE แบบ SPI บนบอร์ด (เบอร์ 24LC256-SOIC)
- Real Time Clock DS1307 ใช้ความถี่ 32.768 KHz (On Chip)
- ชุดสวิตซ์สำหรับรีเซตบอร์ดและโปรแกรม
- 2 สวิตซ์สำหรับทดลองหรือใช้งาน
- 2 หลอดไฟแสดงผลแบบ LED
- ลำโพงเล็ก (Buzzer)
- LCD ชนิดตัวอักษร 16*2 (On Board)
- ชุดกำเนิดความถี่แบบ Crystal 18.432 MHz
- ตัวต้านทางปรับค่าได้ สำหรับปรับความสว่างของ LCD
- SD/MMC Socket
- Ethernet (RTL8019AS) 10Base-T (On Board) with LED Status
- คอนเน็กเตอร์สำหรับการใช้งาน I/O Port
- คอนเน็กเตอร์สำหรับการใช้งาน PORT I2C
- คอนเน็กเตอร์สำหรับการใช้งาน GLCD
- คอนเน็กเตอร์สำหรับการใช้งานแบบ 1 wire (3 Pins)
- บอร์ดขนาด 3.25" * 5.00 "

1 ชุดประกอบด้วย
- บอร์ด DM51ED2P68B.NET V2.0
- CD คู่มือการใช้งานและตัวอย่างโปรแกรม
- สาย RJ45 (Crossover)
